SNA 3500 - unentbehrlich für jede Funkwerkstatt
- Der SNA 3500 als autarker Analyzer (Stand alone Betrieb .
SNA 3500 - Verwendung als autarker Analyzer
Der handliche SNA 3500 verfügt über einen eingebauten Akku für eine Betriebsdauer von ca. 4 Stunden und ist somit völlig autark und direkt vor Ort verwendbar.
Ein hochauflösendes Grafikdisplay sorgt für eine hervorragende Ablesbarkeit der Messergebnisse.
Die Bedienung erfolgt über die Softkey-Tasten des Touchscreen Bildschirms sowie über den Dreh-Klick Kombiregler.
Messungen können direkt im Analyzer oder auf einem angesteckten USB-Stick gespeichert werden. Über die PC Software lassen sich später entsprechende Messprotokolle generieren.
- . Der SNA 3500 im abgesetzten, PC gesteuerten Betrieb .
SNA 3500 - Verwendung als PC-gesteuerter Analyzer
Der SNA 3500 wird über eine LAN Verbindung mit einem PC verbunden. Somit entfällt die Installation von jeglichen Treibern. Die mitgelieferte Software läuft problemlos unter Windows XP, Vista, Windows 7, Windows 8, Windows 9 und Windows 10.
Komfortable Bedienung über die Tastatur und den Monitor des PC unter Nutzung des vollen Funktionsumfangs.
- . Der SNA 3500 im ferngesteuerten Remote-Betrieb .
SNA 3500 -Remote-Bedienung per WLAN
Wenn der SNA 3500 am funkseitigen Kabelende angeschlossen ist, können Justierarbeiten auf dem Dach an der Kfz-Antenne nicht unmittelbar abgelesen werden.
Die Remote Funktion ermöglicht eine abgesetzte Bedienung des Networkanalyzers. Das Messergebnis ist unmittelbar während der Antennenjustierung sichtbar. Der Einmessvorgang ist auf diese Weise sehr zeitsparend und ohne lange Laufwege zu bewerkstelligen.
- So wird es gemacht
1. WLAN Router an den LAN-Anschluss des SNA 3500 anschließen (z.B. mobiler Router ASUS WL-330N3G. Die
Stromversorgung erfolgt über den USB-Anschluss des SNA 3500.2. Abgesetzten PC (Netbook, Tablet PC, Smartphone etc.) auf das W-LAN des Routers anmelden
3. Remote Funktion : Eine der folgenden Möglichkeiten wählen :
a. PC-Software staren (Windows basiertes Gerät erforderlich). Der gesamte Funktionsumfang der PC-Software ist verfügbar.
b. Web-Browser starten und IP-Adresse eingeben. Der Funktionsumfang des Stand-alone Betriebs ist verfügbar
Die Installation einer Software ist nicht notwendig.Die Reichweite entspricht der des W-LAN Routers. Hinweis: Wenn der Router im 2,4 GHz sendet, können gleichzeitig keine Antennen im gleichen Frequenzbereich gemessen werden.
Wird der SNA 3500 an einen stationären Router angeschlossen, kann dieser WEB-basiert von jedem Rechner weltweit durch
Anwahl der IP-Adresse fernüberwacht werden.
- So wird es gemacht
Kinderleichte Bedienung
- einfachste Bedienung durch gespeicherte Voreinstellungen
Voreinstellungen im PC-Modus
Voreinstellungen im Stand-alone Modus
Die individuell gewählten Einstellungen des Networkanalyzers können jeweils für verschiedene Messvorgänge separat abgespeichert werden. Durch Aufruf der vorgespeicherten Daten wird ein komfortables und zeitsparendes Einrichten des Instruments für den benötigten Messvorgang gewährleistet.
Die gewählten Voreinstellungen lassen sich ebenfalls direkt am Networkanalyzer aufrufen, wenn dieser im Stand-alone Betrieb genutzt wird.
- Messprotokolle auf Knopfdruck
Die PC-Software generiert ein Messprotokoll, das als Dokument abgespeichert oder direkt ausgedruckt werden kann. Im Messprotokoll sind alle relevanten Angaben zum Messergebnis enthalten : Messkurven, Frequenzbereiche, Marker und Bemerkungen.
Im Stand alone Betrieb kann das Messergebnis als Screenshot sowie als Datei mit Messwerten auf einen angeschlossenen USB Stick gepeichert werden. Aus diesen Daten können anschließend in der PC-Software einfach vollständige Messprotokolle erstellt werden.
Messprotokolle können wahlweise als Excel-Datei, als Word- Dokument oder im PDF Format gespeichert werden.
- Komfortable PC-Software
Der SNA 3500 wird über leistungsfähige Software gesteuert. Das Design entspricht dem eines stationären Networkanalyzers für komplexe Laboreinsätze. Sie verfügt über diverse Eingabemöglichkeiten, Speicherfunktionen, 8 Marker sowie diverse Speicherplätze für definierte Voreinstellungen, z.B. SWR Messungen, Return loss Messungen, Dämpfungsmessungen und Verstärkungsmessungen innerhalb definierter Frequenzbereiche.
Aktuelle Messungen können gespeichert werden. Gespeicherte und aktuelle Messungen können gleichzeitig dargestellt werden, um Änderungen visuell darstellen zu können. Die PC-Software läuft unter Windows XP, Vista, Windows 7, 8, 9 und Windows10.
Umfangreiches Zubehör
- Serienmaessiges Zubehoer

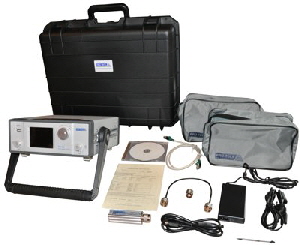

Der SNA 3500 wird in einem kompletten Set geliefert :
- Kalibrierungssatz: kalibriertes Koaxialkabel, Short (Kurzschluss)
- LAN Verbindungskabel
- 220 V AC Netzteil
- +10 dBm Detektor für 400 KHz 470 MHz zur Erhöhung des
Dynamikbereichs auf linear 60 dB - Anschlusskabel für externen Detektor
- Kalibrierungs-Zertifikat
- PC-Software zur abgesetzten Steuerung des SNA-3500
- Zwei Zubehörbeutel zur Aufbewahrung von Zubehör und Detektoren
- hochstabiles Flightcase für sicheren Transport
- optionales Zubehoer
- P04a Power Detektor (10-470 MHz) fuer analoge und digitale Sendeleistung
- Messen von analogen und digitalen HF-Sendeleistungen im Bereich von 10-470 MHz
- Leistung : max 10 Watt. Höhere Leistungen mit vorgeschalteten Dämpfungsgliedern möglich.
- Messungen wahlweise in dBm oder in Watt
- Variabel einstellbare Zeitachse zur Analyse von Pulslängen und Pausenzeiten zwischen den Leistungspulsen
- einfache Messprotokollerstellung im PDF, Excel oder Word Format
Messen eines Handfunkgeräts im PC-gesteuerten Betrieb
Messen eines Handfunkgeräts im Stand-Alone Betrieb
Leistungsmessung - Beispiele (Darstellung im PC-Mode)
Leistungsmessung eines Analogfunkgeräts
- Skalierung in Watt
- Anzeige der Spitzenleistung (Peak Power)
- Anzeige der Durchschnittsleistung (Average Power)
- Anzeige der Leistung am Markerpunkt 1 und 2
- Zeitachse auf 10 ms je Division eingestellt
Leistungsmessung eines Digitalfunkgeräts
- Zeitachse auf 50 ms je Division eingestellt
- Skalierung in Watt
- Anzeige der Spitzenleistung (Peak Power)
- Anzeige der Durchschnittsleistung (Average Power) über die eingestellte Zeitachse (Pulse + Pulspausen)
Leistungsmessung eines Digitalfunkgeräts
- Zeitachse auf 10 ms je Division eingestellt
- Skalierung in Watt
- Darstellung und Analyse der Pulslängen sowie der Pausenzeiten zwischen den Pulsen
- Anzeige der Spitzenleistung (Peak Power)
- Anzeige der Durchschnittsleistung (Average Power) über die eingestellte Zeitachse (Pulse + Pulspausen)
- Anzeige der Leistung am Markerpunkt 1 und 2
- Berechnung der Durchschnittsleistung zwischen den· Markerpunkten (mittlere Burstleistung)
Leistungsmessung eines Digitalfunkgeräts
- Zeitachse auf 5 ms je Division eingestellt
- Skalierung in Watt
- Detaillierte Auswertung eines Leistungspulses und der Pulslänge
- Anzeige der Spitzenleistung (Peak Power)
- Anzeige der Durchschnittsleistung (Average Power) über die eingestellte Zeitachse (Pulse + Pulspausen)
- Anzeige der Leistung am Markerpunkt 1 und 2
- Berechnung der Durchschnittsleistung zwischen den Markerpunkten (mittlere Burstleistung)
- DT 25 Power Detektor (800-2500 MHz) fuer analoge und digitale Sendeleistung
- ideal zum Messen von ISM Band (868 MHz), GSM 900, GSM 1800, 3G (UMTS), 4G (LTE), W-LAN Routern, Video- Sendern usw.
- Leistung : max 30 dBm (1 Watt). Höhere Leistungen mit vorgeschalteten Dämpfungsgliedern möglich.
- Messungen wahlweise in dBm oder in Watt
- Variabel einstellbare Zeitachse zur Analyse von Pulslängen und Pausenzeiten zwischen den Leistungspulsen
- einfache Messprotokollerstellung im PDF, Excel oder Word Format
PC-Software zur Leistungsmessung und-Analyse
Leistungsmessung - Beispiele (PC-Mode Darstellung) :
Leistungsmessung eines GSM 900 Mobiltelefons
- Skalierung in dBm
- Anzeige der Leistung im Roll-Modus (kontinuierlich rollierende Darstellung)
- Anzeige der Durchschnittsleistung (Average Power)
- Anzeige der Leistung am Markerpunkt 1 und 2
- Zeitachse auf 200 ms je Division eingestellt (Low Noise)
Leistungsmessung eines GSM 900 Mobiltelefons
- Zeitachse auf 500 ms je Division eingestellt
- Skalierung in dBm
- Anzeige der Spitzenleistung (Peak Power)
- Anzeige der Durchschnittsleistung (Average Power) über die eingestellte Zeitachse (Pulse + Pulspausen)
- Analyse eines Leistungspulses:
- Zeit zwischen Marker 1 und Marker 2 wird dargestellt
- Durchschnittsleistung zwischen den Markern (mittlere Burstleistung) wird dargestellt
Leistungsmessung eines 2,4 GHz W-LAN Routers
- Skalierung in dBm
- Anzeige der Leistung im Roll-Modus (kontinuierlich rollierende Darstellung)
- Anzeige der Durchschnittsleistung (Average Power)
- Anzeige der Leistung am Markerpunkt 1 und 2
- Zeitachse auf 20 ms je Division eingestellt (Fast mode)
Leistungsmessung eines 2,4 GHz W-LAN Routers
- Zeitachse auf 500 ms je Division eingestellt
- Skalierung in dBm
- Anzeige der Spitzenleistung (Peak Power)
- Anzeige der Durchschnittsleistung (Average Power) über die eingestellte Zeitachse (Pulse + Pulspausen)
- Analyse eines Leistungspulses:
- * Zeit zwischen Marker 1 und Marker 2 wird dargestellt
- * Durchschnittsleistung zwischen den Markern (mittlere Burstleistung) wird dargestellt
- VFDS Detektor fuer Kabel-Laengenmessungen und Lokalisierung von Fehlerstellen
Messen der Kabellänge von verlegten HF- Antennenleitungen.
- Messen beliebiger Antennenkabeltypen durch Eingabe des für den Kabeltyp entsprechenden Verkürzungsfaktors.
- Lokalisierung der exakten Position eines Kabelfehlers, der durch z.B. durch Kurzschluss entstanden ist.
- Darstellung der Kabellänge mit hoher Messgenauigkeit.
- zusätzliche Diagrammdarstellung mit Anzeige der Phasenlage. Variabel platzierbare Marker zur Erhöhung der Messgenauigkeit.
- extrem zeitsparende Fehlersuche vor Ort.
Darstellung der Messresultate im Stand-Alone Betrieb
Darstellung der gemessenen Kabellänge (hier : 3,00 m), des Verkürzungsfaktors des gemessenen Kabels (hier: 0,66) sowie der Phasenlage.
Der Messbereich (Start- sowie Stoppfrequenz) wurde automatisch vom SNA-3500 ermittelt, um für diese Kabellänge ein exaktes Messgenauigkeit zu erzielen.
Messaufbau zur Kabelmessung
Messung eines Antennenkabels mit SNA-3500 und DTF Detektor.
Hier : Messung eines ca. 6 m langen RG 58 FME Kabels
- HF-Messkabelsatz mit Adaptern fuer gaengige Normen
HF-Messkabelsatz, bestehend aus :
- 2 Stck. 70 cm HF-Messkabel RG 142
mit N-Steckern - 2 Stck. Adapter N-Buchse - N-Buchse
- 2 Stck. Adapter N-Buchse - BNC-Stecker
- 2 Stck. Adapter N-Buchse - TNC-Stecker
- 2 Stck. Adapter N-Buchse - UHF (PL259)-Stecker
- 2 Stck. Adapter N-Buchse - SMA-Stecker
- 2 Stck. Jumperkabel (N-Buchse auf FME-Buchse)
- 1 Stck. FME Verbinder
Präzise Messergebnissse erfordern hochwertige Messmittel. Um die Messgenauigkeit des SNA-3500 ausschöpfen zu können, ist das Anschalten des zu messenden Prüflings mit entsprechenden Messkabeln erforderlich.
Dieser HF Messkabelsatz ermöglicht das Verbinden des Prüflings mit dem Analyzer. Die Messkabel bestehen aus konfektionierten RG 142 HF-Leitungen, die sich durch Robustheit, geringer Dämpfung und hohem Schirmungsmaß bei gleichzeitig niedriger Welligkeit auszeichnen. Die montierten N-Stecker sind mit Knickschutzhüllen versehen.
Adapter von N-female auf die gängigsten Normen ermöglichen den Anschluss der üblicherweise im Funkbereich verwendeten HF-Stecker.
- 2 Stck. 70 cm HF-Messkabel RG 142
- P04a Power Detektor (10-470 MHz) fuer analoge und digitale Sendeleistung
vielfältigste Messmöglichkeiten
|
|
|
|
|
|
|
SWR/Return loss Antennenmessung |
|
Einmessen von TETRA-Kopplern und Filtern |
|
Messen von Antennenentkopplung |
|
|
|
|
|
|
|
Messen von Kabeldämpfung |
|
Messen von analoger und digitaler Leistung |
|
Messen von Leistung im TMO |
|
|
|
|
|
|
|
Leistungsmessung von Mobilfunk |
|
Leistungsmessung von W-LAN Routern |
|
Kabelanalyse (distance to fault) |
Spezifikationen, Prospekte und Handbücher zum Download
- Spezifikation
MODELL
SNA 3500
GERÄTETYP
Skalarer Networkanalyzer
IMPEDANZ
50 Ohm
MESSBEREICH ANALYZER
400 KHz - 2.5 GHz (100 KHz - 2.6 GHz mit reduzierten Werten)
DYNAMIKBEREICH ANALYZER
30 dB von 0.4 - 100 MHz
20dB von 100 - 450MHz
15dB von 450 - 900MHz
10dB von 900 - 2500MHzRF AUSGANG (OUT)
-35dBm bis +5 dBm
RF EINGANG (IN)
+5 dBm
EXTERNER DETEKTOR
FÜR 400 KHz - 470 MHz+10 dBm, Linearer Dynamik-bereich : 60dB
BETRIEBSDAUER AKKU
4 Stunden je Akkuladung
ABMESSUNGEN
250 x 120 x 320 mm (B x H x T) ohne Tragegriff
