Einer für alles

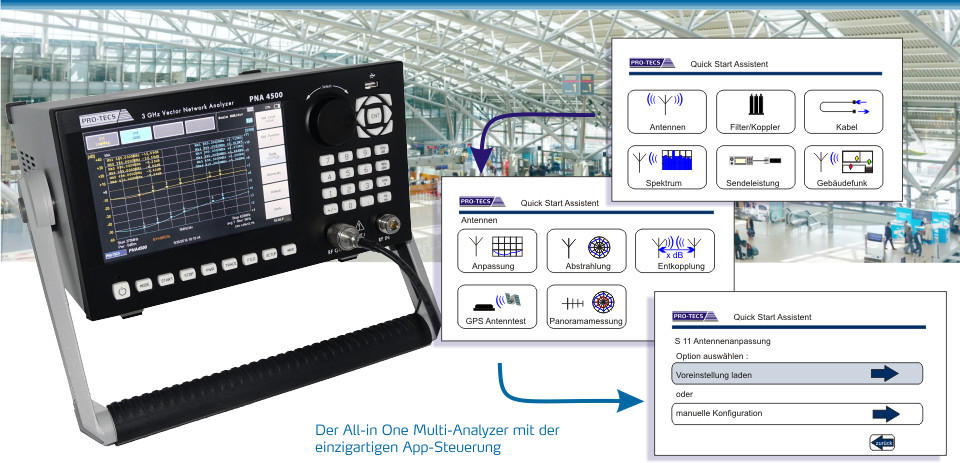

Der PRO-TECS PNA 4500 ist ein universelles All-in-One Messinstrument für verschiedenste Anwendungen. Die Kombination von vielfältigsten Messmöglichkeiten macht ihn einzigartig am Markt. Er beinhaltet, je nach kundenseitig gewünschter Konfiguration :
- einen vektoriellen Hochleistungs-Networkanalyzer von 100 KHz - 3.000 MHz
- einen Distance to fault (DTF) Kabelanalyzer
- einen GPS-Antennentester
- einen Spektrum-Analyzer mit LAC Decoder
- ein Leistungsmessgerät für analoge und digitale Sendeleistungen
Handbuch war gestern...

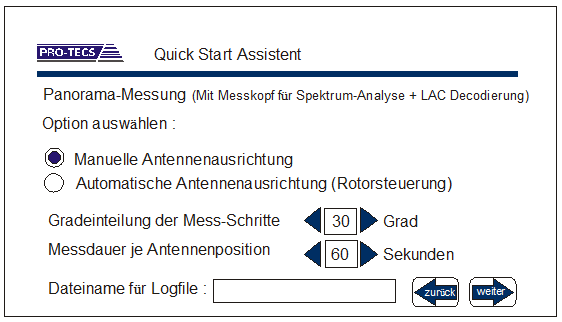

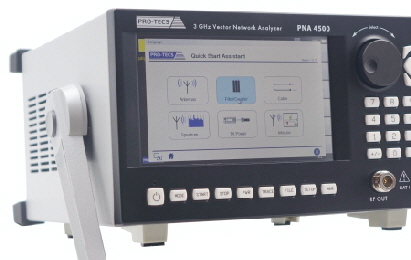

Die Bedienung des PNA 4500 wird zum Kinderspiel. Der Quick Start Assistent führt mit selbsterklärenden Apps direkt zum Ziel.
Es werden lediglich relevante Werte abgefragt, schon ist der PNA 4500 fertig zum Messen eingerichtet. Auf diese Weise werden Messfehler, die durch Fehleinstellungen entstehen können, erheblich reduziert.
Der Quick Start Assistent führt wahlweise in deutscher oder englischer Sprache direkt zum Ziel.
Hier finden Sie alle Apps im Überblick :
Alle Funktionen sind übersichtlich in Kategorien eingeteilt.

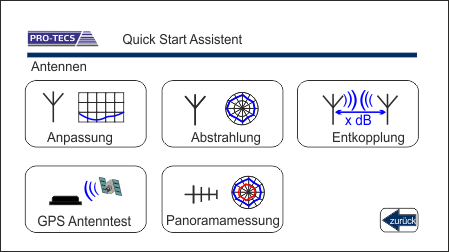

- Antennen

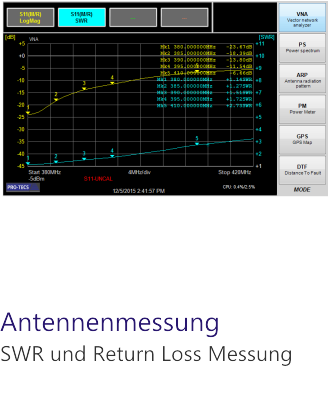

App : Antennenanpassung

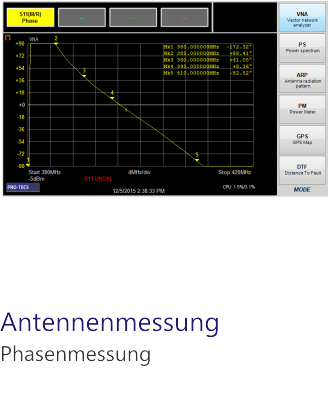

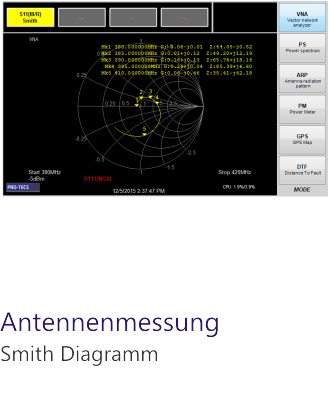

Die Darstellung der Messung erfolgt wahlweise als SWR-, Return loss-, Smith Diagramm oder Phasenmessung

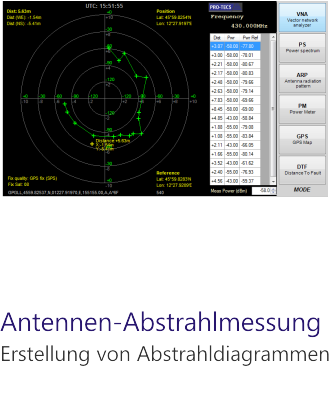

App : Antennenabstrahlung
Erstellung von Abstrahldiagrammen
Machen Sie sich einen Überblick über die Strahlungscharakteristik der montierten Antenne
App : Entkopplung :
Messen der Isolation zwischen zwei montierten Antennen
App : GPS Antennentest
Test von GPS Antennen über einen frei wählbaren Zeitraum.

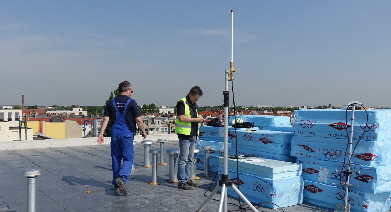

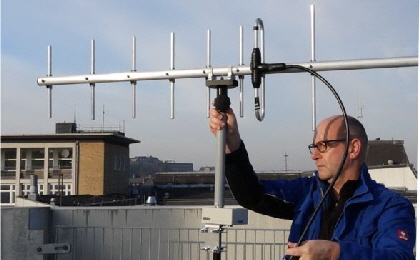

App : Panoramamessung :
Panoramamessung mit LAC Dekodierung und Reporterstellung gem. BDBOS Leitfaden. Optional auch mit Rotorsteuerung zur automatischen Ausrichtung der Anbindeantenne - Filter/Koppler

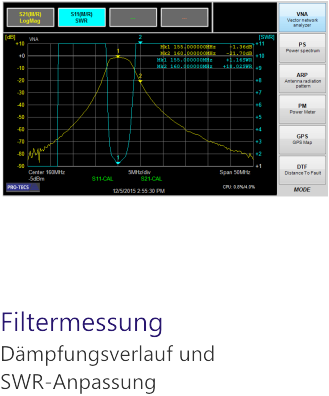

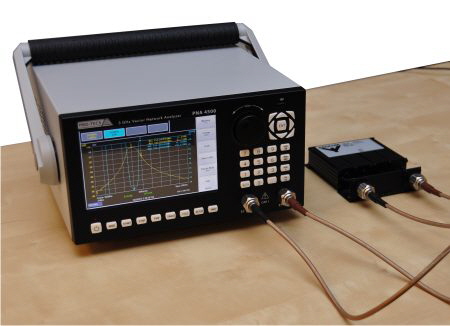

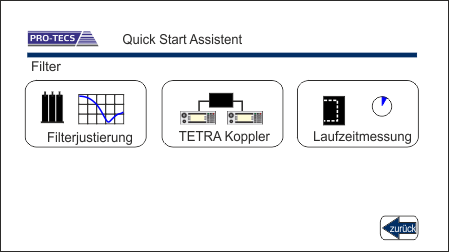

App : Filterjustierung
Justieren von Duplexfiltern, Bandpass-, Bandsperrfiltern, Hoch- und Tiefpassfiltern und Systemkomponenten wie Isolatoren usw.
App : TETRA Koppler
Messen der ETSI konformen Sperrdämpfung zwischen mehreren TETRA Funkgeräten zum sicheren Parallelbetrieb
App : Laufzeitmessung
Messen der Signallaufzeit in HF-Komponenten wie z.B. Kopplern, FIltern, Tappern und Koppelnetzwerken

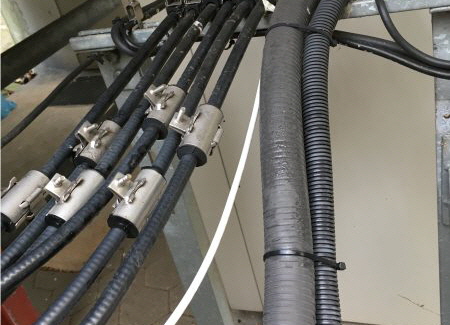

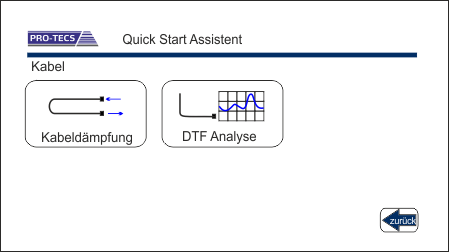

- Kabel
App : Kabeldämpfung
Messen der Dämpfung und der Welligkeit von Koaxialkabel

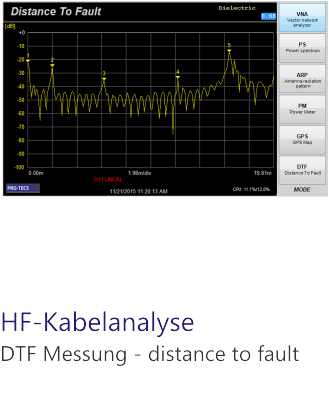

App : DTF Kabelanalyse
Distance to fault
Messen von Kabellängen und Lokalisierung von Stoßstellen sowie Kabelfehlern - Spektrum

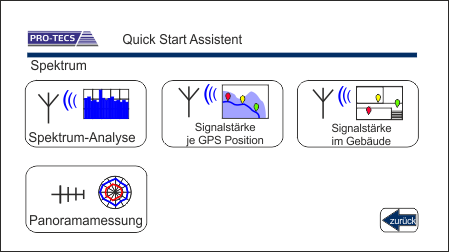

App : Spektrum-Messung
Messen von Signalstärken und Kanalleistungen (Channel Power) innerhalb eines Frequenzbereichs sowie LAC Dekodierung zur Lokalisierung von TETRA Basisstationen.

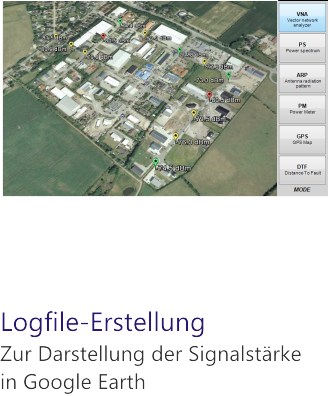

App : GPS Map
Messung der Signalstärke einer Frequenz je GPS Position und Speicherung eines Logfiles zur Darstellung der Messungen in elektronischen Karten.

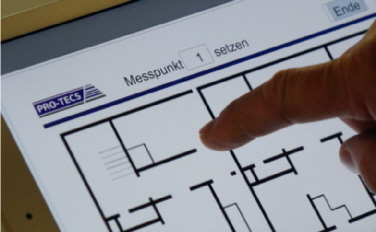

App : Signalstärke im Gebäude
Messen der Signalstärke im Gebäude und tabellarisches, numeriertes Speichern des Messwerts je Messposition.
App : Panoramamessung :
Panoramamessung mit LAC Dekodierung und Reporterstellung gem. BDBOS Leitfaden. Optional auch mit Rotorsteuerung zur automatischen Ausrichtung der Anbindeantenne - Sendeleistung

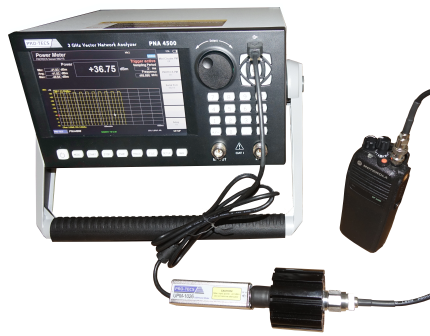

App : Sendeleistung
Messen von analoger und digitaler Sendeleistung von Funkgeräten. Mit Zoomfunktion zur Analyse von Pulslängen sowie von Pausen zwischen Pulsen.

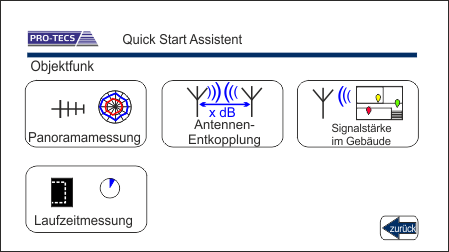

- Objektfunk
App : Panoramamessung :
Panoramamessung mit LAC Dekodierung und Reporterstellung gem. BDBOS Leitfaden. Optional auch mit Rotorsteuerung zur automatischen Ausrichtung der Anbindeantenne
App : Entkopplung :
Messen der Isolation zwischen der Anbindeantenne und des abstrahlenden Antennensystems zur Bestimmung der Verstärkerleistung des Repeaters
App : Signalstärke im Gebäude
Messen der Signalstärke im Gebäude und tabellarisches, numeriertes Speichern des Messwerts je Messposition.
App : Laufzeitmessung
Messen der Signallaufzeit innerhalb von HF- Komponenten wie z.B. Kopplern, FIltern, Tappern und Koppelnetzwerken
Modulares Konzept
Der PNA 4500 kann je nach benötigtem Einsatzzweck mit diversen Hard- und Software-Optionen individuell ausgestattet werden. Sie kaufen nur, was Sie wirklich benötigen.

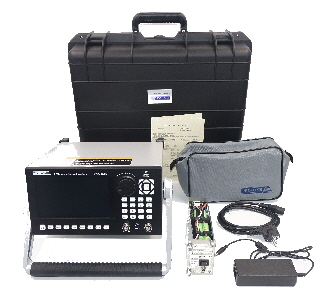

- Standard-Lieferumfang
Leistungsstarkes Starter-Kit
Der PNA 4500 ist bereits in seinem Standard-Lieferumfang äußerst vielseitig ausgestattet. Es beinhaltet :
Den PNA 4500 Multi-Analyzer mit folgenden Funktionen :
- vektorieller Network-Analyzer mit Quickstart-Assistent
- DTF Distance to fault Kabelanalyzer
- Software für Leistungsmessung (optionaler Messkopf erforderlich)- Akku-Einschub
- 230 V AC Netzladegerät
- Kalibrierzertifikat
- robuster Transportkoffer - optionales Zubehoer (Hardware)
Umfangreiches Zubehör lässt keine Wünsche offen :

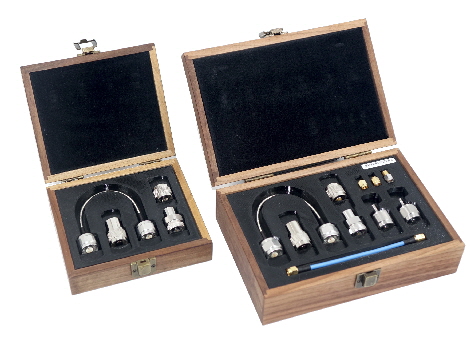

Kalibriersatz „N“
N- Offen, N-Kurzschluss, N-50 Ohm sowie
N-Durchgangskabel, in Holzbox.Kalibriersatz „N + SMA“
N- Offen, N-Kurzschluss, N-50 Ohm sowie
N-Durchgangskabel
SMA- Offen, SMA-Kurzschluss, SMA-50 Ohm,
SMA-Durchgangskabel sowie 2 Stck. Adapter N-male auf SMA female, in Holzbox.

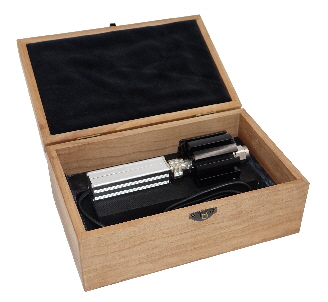

Leistungsmesskopf UPM 1026
Messkopf zur Messung von analoger und digitaler Sendeleistung im Frequenzbereich von 10 MHz - 2,6 GHz.
Die maximale Sendeleistung beträgt 20 Watt / 43 dBm (Höhere Leistungen sind mit vorschaltbaren Dämpfungsgliedern möglich).
Der Anschluss erfolgt über USB.
Komplett mit praktischer Holzbox zur geschützten Aufbewahrung.

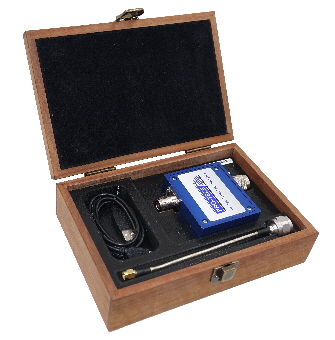

Messkopf zur Spektrum-Analyse mit LAC Dekodierung
Messkopf zur Messung von Signalen von 50-500 MHz. Die Messempfindlichkeit beträgt -110 dBm. Bei Detektierung eines TETRA Signals wird automatisch dekodiert und je nach Software-Option dargestellt :
- MCC Mobile Länderkennung (Mobile Country Code)
- MNC Mobile Netzkennzahl (Mobile Network Code
- LAC Location Area Code LAC
Das ebenfalls ermittelte Konstellationsdiagramm ermöglicht Rückschlüsse auf die Modulationsqualität.
Komplett mit praktischer Holzbox zur geschützten Aufbewahrung.Tragetasche

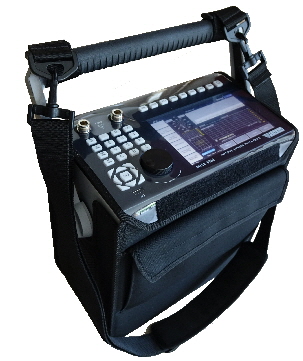

Optimaler Schutz für mobilen Einsatz des PNA 4500. Mit Zubehörtasche für z.B. Zusatzakku, Kalibriersatz etc. Das Klarsichtfenster ermöglicht das Ablesen und Bedienen des PNA 4500 in der Tasche. Abnehmbarer Schulter-Tragegurt.
Hoher Tragekomfort. Inklusive Wetterschutzhaube.
Akku-Einschub
Mit Ladeelektronik zum autarken Aufladen mit dem serienmäßigen Netzladegerät.
220V AC Netzladegerät
Zum Aufladen eines Zusatzakkus, wenn das Standard-Ladegerät zum Betreiben des PNA 4500 benötigt wird.PRO-TECS Kit zur automatisierten Panorama-Messung
Zur automatisierten Ausrichtung der Richtantenne bei Panorama-
Messungen gemäß Leitfaden der BDBOS. Besteht aus :
- Mobiler Antennenrotor zur Montage auf Stative mit 25 - 40 mm Durchmesser.
- Transportable 10 dBd Richtantenne, gekürzt und steckbar, mit Halterung für Antennenrotor. Transportlänge ca. 60 cm. Länge aufgebaut ca. 1 m.
- optionales Zubehoer (Software)
Aufrüstbare Software-Apps machen den PNA 4500 noch vielseitiger.

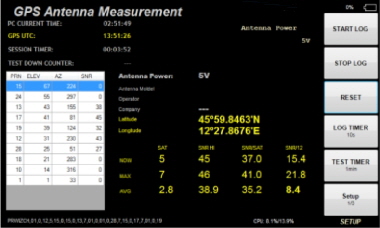

Software „GPS Antennenmessung“
Zum Test von 3V, 5V DC oder passiven GPS Antennen.
Variabel einstellbare Testdauer und Zeitintervall je Aufzeichnung.
Gleichzeitige Analyse und Ermittlung des Signal-Rauschabstands
von max. 12 Satelliten. Minimale, maximale und aktuelle Werte
werden ermittelt.

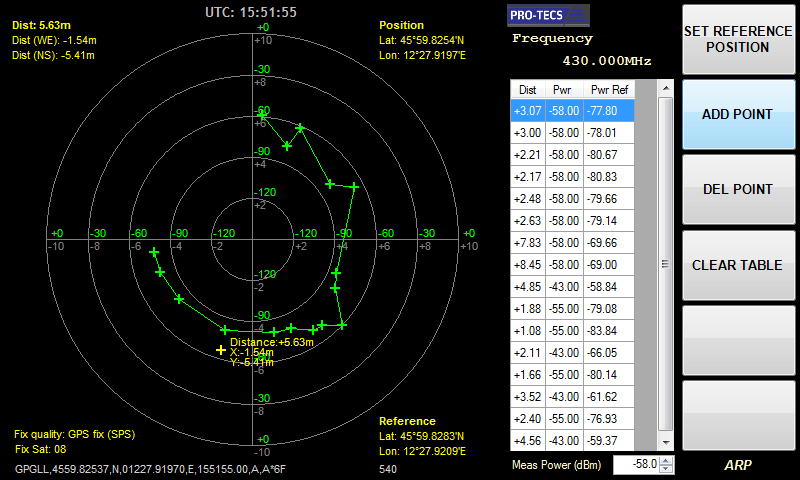

Software „Antennen-Strahlungsdiagramm“
Erstellung von Strahlungsdiagrammen zur Beurteilung der Abstrahl-
richtung von Funkantennen. Wird die Messung mit einer kalibrierten
Referenzantenne verglichen, kann ein Strahlungsdiagramm mit
Angabe des Antennengewinns erstellt werden.

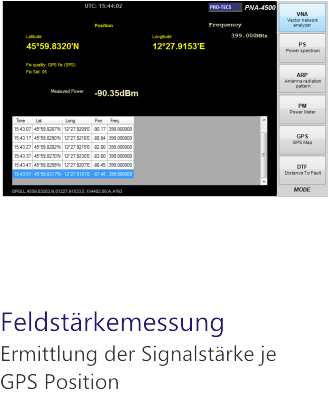

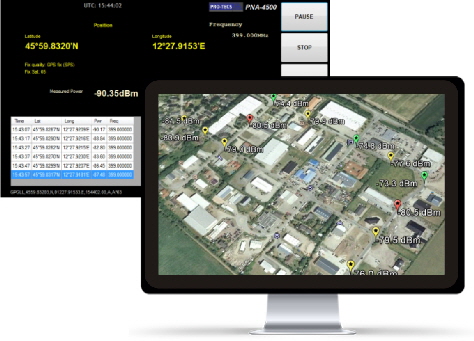

Software “GPS-MAP”
Ermittlung der Feldstärke einer Frequenz je Position. Inklusive Logfile-Erstellung zur Darstellung in elektronischem Kartenmaterial wie z.B. Google Maps.Optionaler Spektrum- Messkopf, eine GPS Antenne sowie eine Funkantenne sind zur Signalmessung erforderlich.
Software „manuelle Panorama-Messung“
Panorama-Messung mit Erstellung einer Messdokumentation gem.
Leitfaden der BDBOS (optionaler PRO-TECS Messkopf für Spektrum
und LAC Decodierung erforderlich). Die Ausrichtung der Richtantenne
erfolgt manuell.
Software „automatisierte Rotorsteuerung“
Die Ausrichtung der Richtantenne erfolgt automatisiert per Rotor-
steuerung (optionaler Messantennensatz mit Antennenrotor
erforderlich).Software „Laufzeitmessung“
Ermittlung der Signal-Laufzeit in Filtern, Kopplern, Teilern, Tappern oder weiteren Komponenten. Ideal zur Fehlersuche, wenn trotz ausreichenden Funksignalen keine Kommunikation möglich ist.Software „Feldstärkemessung im Gebäude“
Aufzeichnung der Signalstärke im Gebäude. Tabellarisches Speichern des Messwerts.

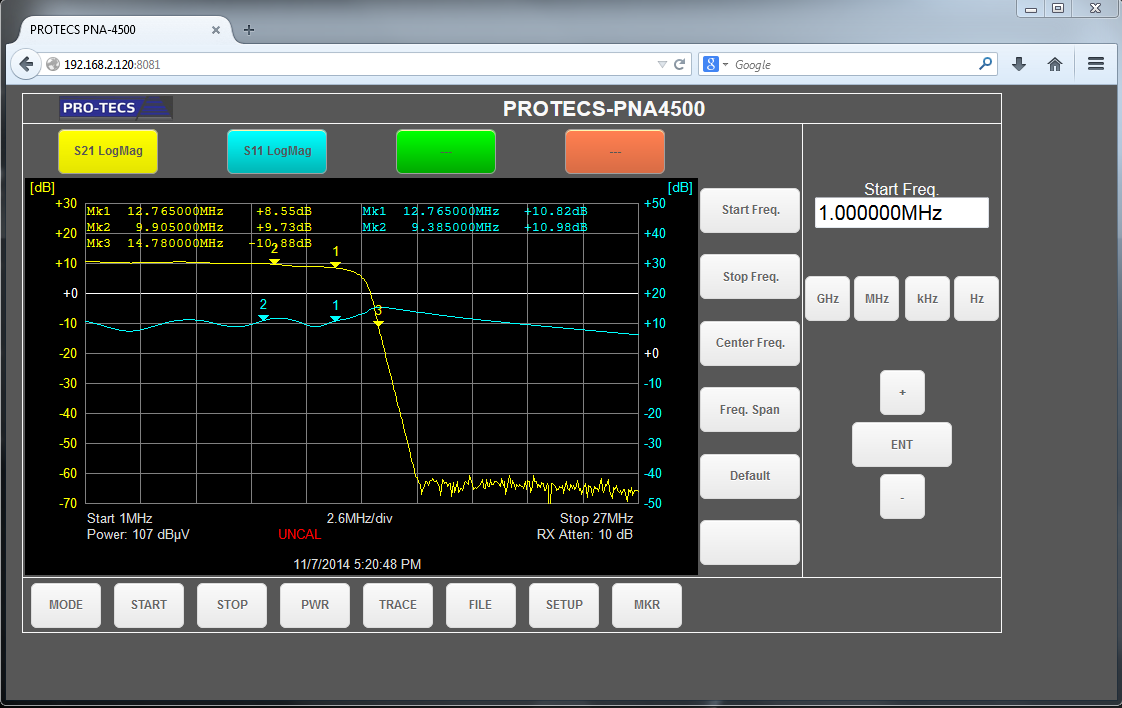

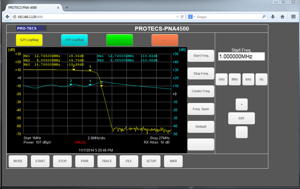

Software „Remote control“
Ermöglicht die abgesetzte Bedienung des PNA 4500 per Webbrowser (optionaler mobiler 12V W-LAN Router erforderlich).Hinweis :
Einige Applikationen befinden sich zur Zeit noch in der Entwicklung. Informationen zur Verfügbarkeit erhalten Sie auf Anfrage.
Der Alleskönner für den anspruchsvollen Funknetzerrichter
- Eigenschaften des PNA 4500
PNA 4500 - Der Performance-Analyzer
Der große Frequenzbereich (100 kHz - 3.000 MHz) sowie der hohe Dynamikbereich (Messdynamik 100 dB) machen den PNA 4500 zu einem unentbehrlichen Begleiter für jeden Funknetz-Errichter.
Der PNA 4500 verfügt über einen eingebauten Windows PC. Ein Anschließen eines separaten Rechners ist somit nicht notwendig.

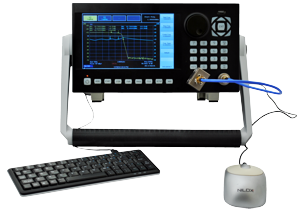

An der Rückseite befinden sich USB Anschlüsse, um Peripheriegeräte wie Tastatur , Maus oder Drucker zum Ausdrucken von Messprotokollen etc. anzuschließen.
Er läßt sich wahlweise direkt oder abgesetzt im Remote-Modus fernbedienen. Die Remote-Bedienung erfolgt browserbasiert, eine spezielle Software ist nicht notwendig. Der Anschluss erfolgt über LAN oder über einen optionalen WLAN Router, um eine Fersteuerung per Smartphone, Tablet etc. vorzunehmen.
Der PNA 4500 ist äußerst bedienerfreundlich:

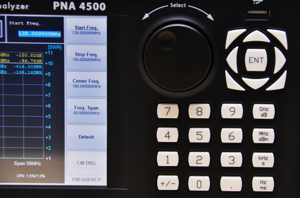

- Die 10er Tastatur mit klarem Druckpunkt macht Eingaben zum Kinderspiel.
- Direktwahltasten für wichtige Funktionen beschleunigen die Handhabung.
- Messspezifische Funktionen werden über das Soft Key Menue auf dem Touch Screen Bildschirm eingeblendet und reduzieren die Bedienung auf das notwendigste.
Der große 7” Bildschirm ermöglicht eine gute Ablesbarkeit.
Das Aufrufen von gespeicherten Voreinstellungen ermöglicht ein blitzschnelles Vorbereiten des Analyzers für die benötigte Messung.
- PNA 4500 Technische Daten
PRO-TECS PNA 4500 Spezifikation
Frequenzbereich
100 kHz - 3 GHz
Messmöglichkeiten
Vektor-Networkanalyzer : S11, S21 DTF Kabelanalyse (Distance to fault)
Stabilität der generierten Frequenz
5ppm (0.0005%) @ 25C°
10ppm (0.001%) im gesamten BetriebstemperaturbereichQuellfrequenz-Genauigkeit
1 Hz
Ausgangsleistung
-5 dBm - -30 dBm
Bedämpfung des Eingangs
0 dB - 30dB
Messgeschwindigkeit
0.5 ms/Messpunkt
Anzahl der Messpunkte
101, 201, 401, 601, 801, 1001
Bandbreite der Messung
100 Hz - 150 kHz
Optionale Betriebsarten
GPS Antennentest, Antennen-Abstrahldiagramme, Kartendarstellung von Signalstärke je Position, Spektrum-Analyse, Panorama Messung, Signal- Laufzeitmessung, Leistungsmessung
Anschlüsse der Messdetektoren
N-Buchsen, 50 Ohm
weitere Anschlüsse
3 x USB2.0, 2 x USB 3.0, VGA, Ethernet RJ45
Bildschirm
7” Farb-LCD, Auflösung 800x480, Touchscreen
Abmessungen ( L x B x H ) - ohne Griff
28 x 26 x 15 cm
Gewicht
6.4 kg (ohne Akku-Einschub)
Speicherkapazität
Tausende von Messungen und Voreinstellungen
Betriebstemperaturbereich
+ 5°C + 35°C
Lagertemperaturbereich
- 10°C + 45°C
Betriebssystem
Windows 7 integriertes OS, 60GB SSD, 4GB RAM
Software
integrierter HTTP Server für abgesetzte Steuerung (PC,Tablet)
Akku-Standzeit (4.000 maH Akku)
ca. 1 1/2 Stunden
Akku-Ladedauer (4.000 maH Akku)
ca. 3 Stunden über mitgeliefertes 230 V AC Netzteil
