IP basierte Fernüberwachung der Sendeleistung und der Antennenanlage
Der PROTECS IPM überwacht permanent die Leistung des Funksystems und erkennt anhand der gleichzeitigen Rücklauf-Leistungsmessung, ob die Anpassung der Antennenanlage einwandfrei ist oder evtl. einer Wartung bedarf.
Der IPM Power Monitor ist für analoge und digitale, gepulste Sendeleistung uneingeschränkt verwendbar.

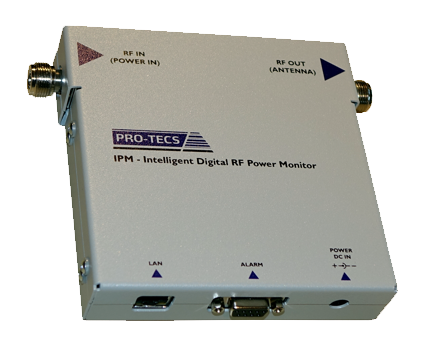

Der PRO-TECS IPM Power Monitor ermöglicht eine permanente Überwachung der vom Funkgerät ausgehenden Sendeleistung sowie der von der Antenne reflektierten HF-Leistung. Das daraus resultierende Stehwellenverhältnis (SWR) wird ermittelt und überwacht.
Ein individuell einstellbarer Schwellwert löst bei Überschreiten automatisch einen Alarm
aus.

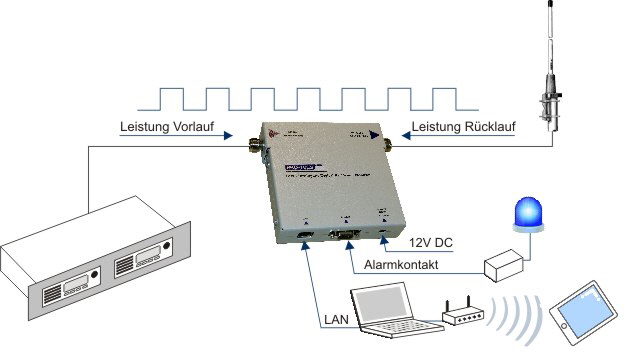

Der IPM Power Monitor kann IP basiert fernüberwacht werden, indem der Rechner mit der IPM PC-Software per Router fernüberwacht wird.

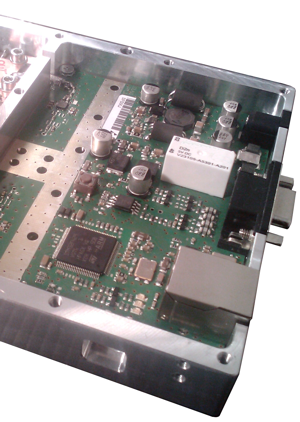

Der IPM Power Monitor besteht aus zwei in Reihe geschalteten Präzisions-Messdetektoren zur Messung der vorlaufenden und der reflektierten Leistung. Durch eine mikroprozessor-gesteuerte Signalaufbereitung werden die Messwerte weiter bearbeitet, und im Control-Board abschließend zusammengefasst, analysiert und bewertet. Bei Erreichen eines gewählten SWR Werts wird ein Kontakt geschaltet (No DC), um z.B. ein Relais für Alarmierungsgeräte zu aktiveren oder um die Funkanlage abzuschalten.
Die vom IPM Power Monitor ermittelten Messdaten werden über die LAN Schnittstelle zur weiteren, externen Aufbereitung ausgegeben.
Über LAN lassen sich mit Hilfe der PC Software die Messdaten für Vorlaufleistung, Rücklaufleistung und SWR anzeigen. Auf das Überschreiten eines eingestellten SWR Grenzwertes wird mit einer Alarmierung hingewiesen.

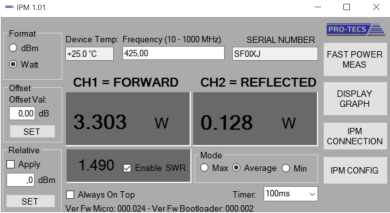

Darstellung der Messung als Zahlenwert

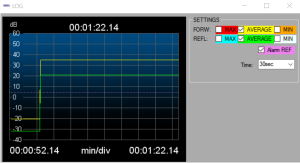

Rollierendes Monitoring. Hier : Analogfunk
Gelb = Vorlauf Grün = Rücklauf

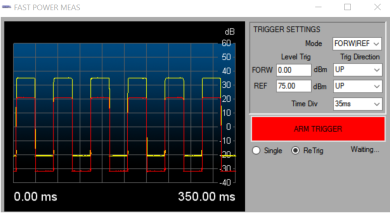

Grafische Darstellung digitaler Leistungspulse.
Gelb = Vorlauf Rot = Rücklauf

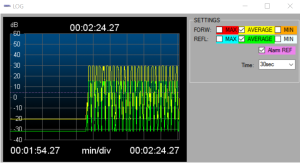

Rollierendes Monitoring. Hier : Digitale Leistungspulse.
Gelb = Vorlauf Grün = Rücklauf
Gerätetyp |
IP gesteuerter Leistungsmonitor mit Alarmfunktion für analoge und digitale Leistungen |
Frequenzbereich |
300 – 500 MHz (andere Frequenzen auf Anfrage) |
Sendeleistung |
0,1W – 25W |
SWR Alarm |
1,0 - 2,0 (in 10 Stufen einstellbar) |
Anschlüsse |
LAN (IP basiert) |
HF Anschlüsse |
N-Buchsen |
Abmessungen |
160 x 130 x 30 mm |
